SD 1700 - CONTRÔLE COURANT & EFFORT

formation tig

Appareil de mesure pour soudeuse par résistance par point, bossage, molette et bout

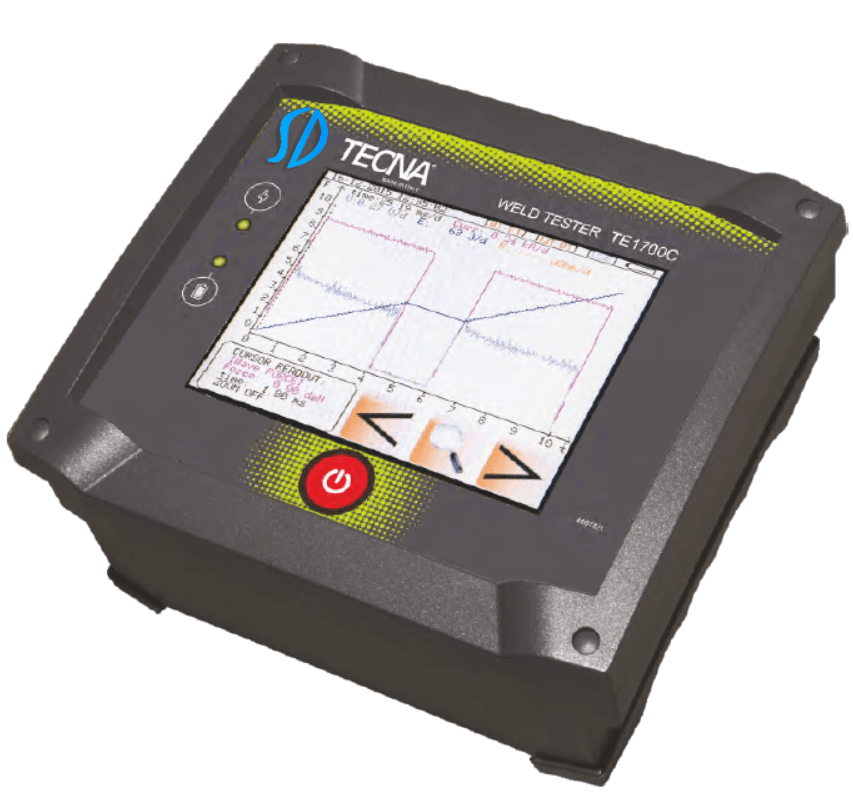

Le SD1700 est un appareil portable spécialement conçu pour les mesures et contrôles des paramètres en soudage par résistance par point, bossage, molette et bout (intensité de soudage et/ou effort de serrage et/ou tension aux électrodes).

Indiqué pour la mesure en courant alternatif (AC), soudeuses mono, bi & triphasées redressées et/ou à moyenne fréquence à courant continu (DC/MFDC) et soudeuses à courant à impulsion (CD) et micro-soudage (avec capteur 200 daN en option).



Mesure de la valeur efficace réelle du courant (intensité RMS), valeur maximum et valeur moyenne;
Mesure des résistances de contact (µΩ); de l’énergie par point (Joules)
Mesure de l'angle de conduction en degrés; de la valeur du pic maximum positive et négative;
Temps de soudage en période ou ms avec précision à 0.1ms (<6s de mesure) & gestion des impulsions (<9);
Mesure tension : valeur RMS, valeur du pic maximum positive et négative;

Permet l'optimisation de vos temps de cycle avec la mesure de l'effort et du soudage en simultané ! vous garantirez de souder une fois l'effort de serrage obtenu (gain de temps de cycle, qualité soudure optimisé, archivage de tous les relevés de points...).



Sauvegarde des données sur clé USB (fournie), connexion Ethernet ou WI-FI pour interface sur PC en temps réel (courbes, valeurs, etc.);
Mesure de la valeur d’énergie pour le point soudé et valeur de la résistance électrique;

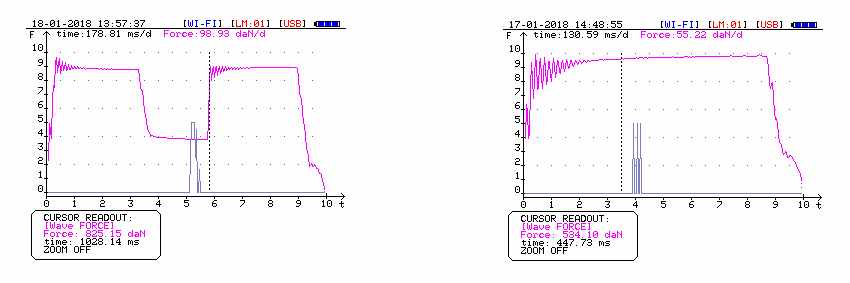

Mesure de la force de soudage : affichage de la valeur maximum, de la force au début et à la fin du temps de soudage;
Mémorisation des valeurs de lectures (30000 dont 100 sur l’appareil) : analyse statistique & gestion de masques limites;

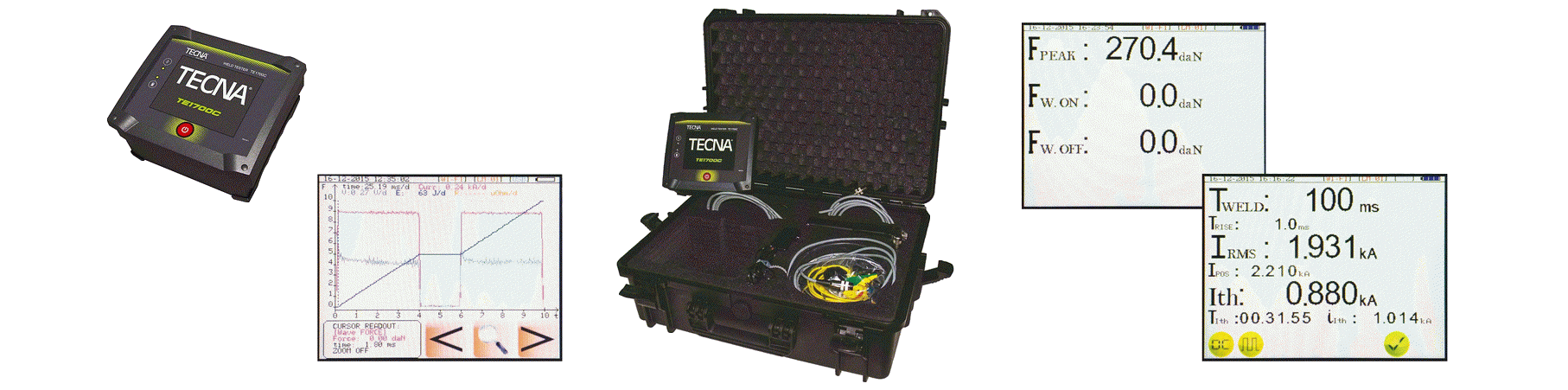

Livré avec un certificat d’étalonnage, une notice d’utilisateur, les câbles de connexion, le chargeur de batteries (autonomie 10h) et la valise de rangement.

Pour machine & soudeuse : ARO, Sciaky, Tecna, Miyachi, Soudax, Matuschek, Bosch, etc...

Appareil répondant à l'accréditation COFRAC - TRESCAL.



LES OPTIONS & ACCESSOIRES :


formation tig

Tore de mesure courant Ø 160mm

Ceinture avec avec câble souple de 2m ou 10m
Contrôle courant SD 1635


formation mag

Tore de mesure courant Ø 270mm

Ceinture avec avec câble souple de 2m ou 10m
Contrôle courant SD 1636

formation tig

Capteur d'effort 2000 daN

Cellule avec câble souple de 2m
Contrôle effort SD 1662

formation mig

Capteur d'effort 1200 daN

Cellule avec câble souple de 2m
Contrôle effort SD 1675

formation mag

Capteur d'effort 10000 daN

Cellule avec câble souple de 2m
Contrôle effort SD 1663

formation tig

Capteur d'effort 200 daN

Celllule avec câble souple de 2m
Contrôle effort SD 1661

Capteur mains libres courbe d'effort

Capteur "mains-libres" 2000 daN

Celllule avec câble souple de 2m ou 10m
Contrôle effort SD 1665

formation mag

Capteur d'effort 200 daN

Celllule avec câble souple de 2m
Contrôle effort SD 1673


Télécharger la documentation au format pdf en cliquant ici....
